工程案例 CASE 您现在的位置是:广拓自控 > 工程案例
恒压供水系统

恒压供水系统介绍


        供水系统是国民生产生活中不可缺少的重要一环。传统供水方式占地面积大,水质易污染,基建投资多,而最主要的缺点是水压不能保持恒定,导致部分设备不能正常工作。变频调速技术是一种新型成熟的交流电机无极调速技术,它以其独特优良的控制性能被广泛应用于速度控制领域,特别是供水行业中。由于安全生产和供水质量的特殊需要,对恒压供水压力有着严格的要求,因而变频调速技术得到了更加深入的应用。恒压供水方式技术先进、水压恒定、操作方便、运行可靠、节约电能、自动化程度高,在泵站供水中可完成以下功能:

(1)维持水压恒定

(2)控制系统可手动/自动运行

(3)多台泵自动切换运行

(4)系统睡眠与唤醒,当外界停止用水时,系统处于睡眠状态,直至有用水需求时自动唤醒

(5)在线调整PID参数;

(6)泵组及线路保护检测报警,信号显示等


系统硬件构成


        系统采用压力传感器、变频器作为中心控制装置实现所需功能。 安装在出水管网主干线上的压力传感器,用于检测管网的水压,将压力转化为4~20 mA的电流或者是0~10V的电压信号,提供给变频器。

        变频器用于驱动水泵电机,变频器可以根据实际的压力需求,预先设定目标压力,利用内置的PID控制宏自动调节,利用目标压力与实际的压力反馈自动改变输出频率,从而来调节水泵电机转速,以保证管网压力的恒定。

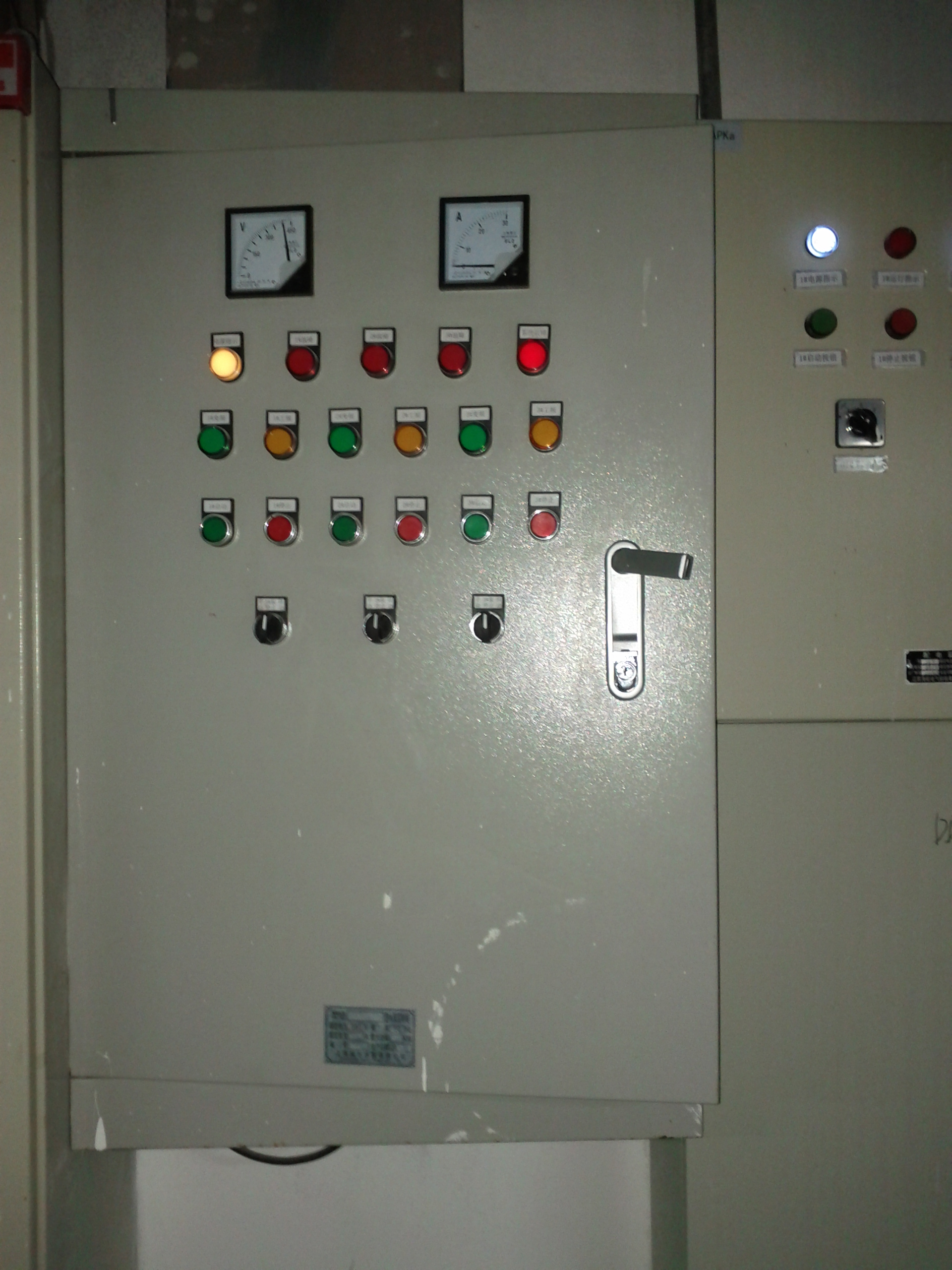

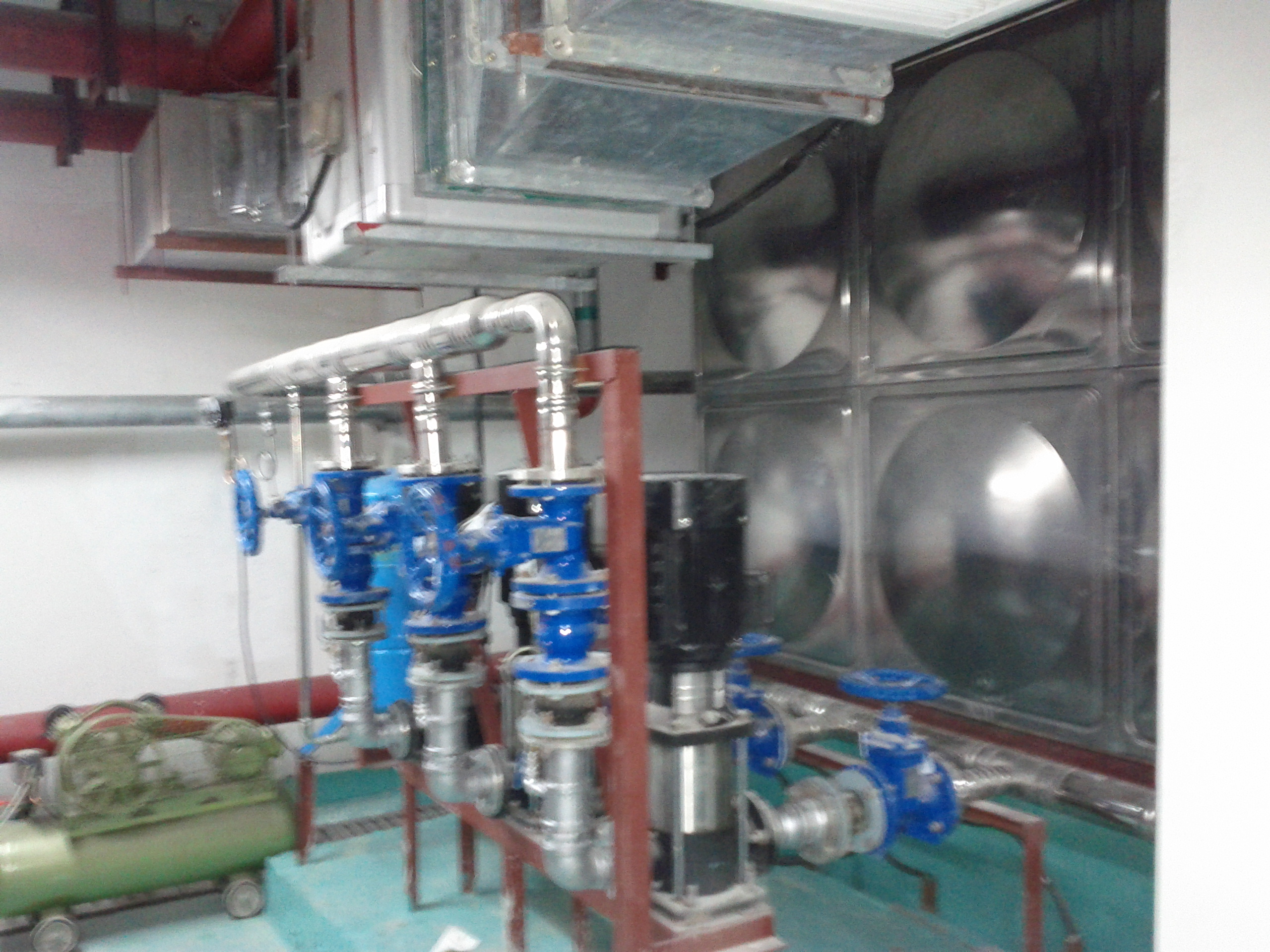

系统图片
